不同温度传感器的类型和公差

上篇介绍了传感器测量原理，这篇就具体解释热电偶和热电阻的测温差异。因为我们测量温度时，除了仪器的测量精度，还要考虑传感器误差。

传感器

传感器类型和公差：传感器公差和温度系数的组合定义了温度传感器的温度特性，元件公差越大，传感器与广义曲线偏差越大，传感器变化也就越大。

铂电阻温度计（A级）和热电偶K、T（1级）的公差 铂电阻温度计（B级）和热电偶K、T（2、3）的公差

由图2可以看到不同级别、相同级别的热电偶和热电阻之间公差都不同，一般来说铂电阻公差越小，测量精度越高。

测温范围

不同实验测试的温度范围不一样，所以测试的温度范围也会限制热传感器的选择。

热电阻是低温高精度传感器，如比较常用的PT100——陶瓷铂热电阻——测量的温度范围最广，测温范围在-200～800℃之间；而云母铂热电阻由于云母的特性，测温范围是-200～420℃；薄膜铂热电阻由于其封装及制造特性，测温范围在-50～500℃之间。

热电偶测温范围一般大于热电阻，如常用的K、J型测温范围是-200~1200℃；T型热电偶测温范围-200~350℃；N型热电偶测温范围-200~1300℃。热电偶种类很多，横河数采兼容市场中绝大多数的热电偶类型。

抗干扰能力

当我们测量环境温度(大约23℃)时，对T型热电偶和pt100相同的干扰噪声产生的影响进行对比：

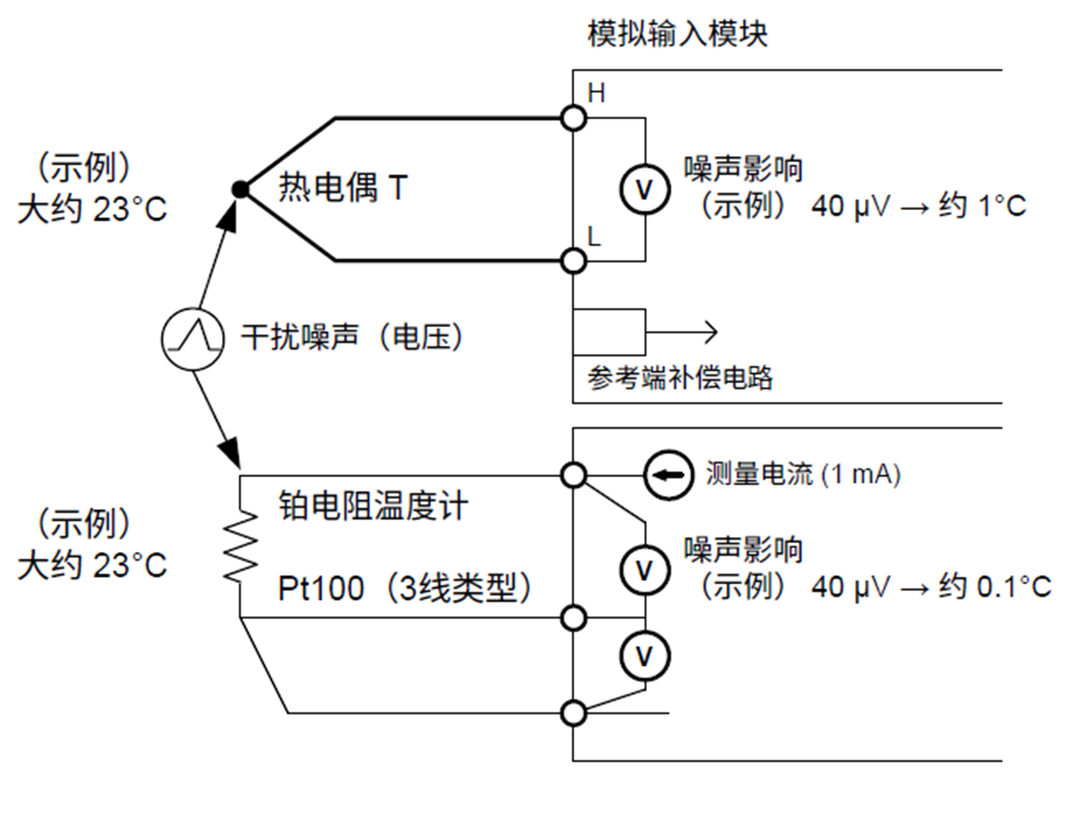

图3

如图3所示，加入一个相同的40uV电压噪声，T型热电偶由于噪声产生的温度约1℃，而相同的噪声在pt100上产生的温度是0.1℃。

所以我们在选择传感器类型时要对测试的精度要求、测试的温度范围、测试环境噪声等情况综合选择。

总结：热电阻精度高，抗干扰能力强，但是测试温度范围小，成本高。热电偶测试温度范围广，成本低，但精度稍逊于热电阻。理解上述测量原理，您可以知晓不同测试方案各自的优缺点，这将有助于您在温度测量时正确选择热传感器。
